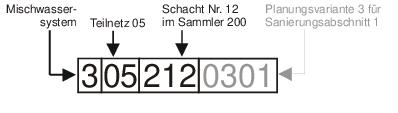

Abb. A-1 - 1 Beispiel für den Aufbau einer Schachtbezeichnung

Tab. A-1 - 1 Kürzel der Bauwerktypen

Kürzel	Bauwerktyp	Bauwerkgruppe
PW	Pumpwerk
RUEB	Regenüberlaufbecken	Becken
RKB	Regenklärbecken	Becken
RRB	Regenrückhaltebecken	Becken
RRSB	Regenrückstaubecken	Becken
RRG	Regenrückhaltegraben	Becken
RBF	Retentionsbodenfilter	Becken
MRF	Mechanischer Retentionsfilter	Becken
KBA	Kombianlage	Behandlungsanlagen
B	Benzin-/Ölabscheider (Klasse II)	Behandlungsanlagen
K	Koaleszenzabscheider (Klasse I)	Behandlungsanlagen
F	Fettabscheider	Behandlungsanlagen
S	Stärkeabscheider	Behandlungsanlagen
ESP	Emulsionsspaltanlage	Behandlungsanlagen
SF	Schlammfang	Behandlungsanlagen
SB	Stapelbecken	Behandlungsanlagen
NA	Neutralisationsanlage	Behandlungsanlagen
DIV	sonstige Anlagenteile	Behandlungsanlagen
KLA	Kläranlage
EIN	Einlaufbauwerk
AUS	Auslaufbauwerk
PU	Pumpe
WE	Wehr	Wehre und Überläufe
RUE	Regenüberlauf	Wehre und Überläufe
UE	sonstiger Überlauf	Wehre und Überläufe
DR	Drossel
SCH	Schieber
REC	Rechen
SIE	Sieb
VA	Versickerungsanlage
ZIS	Zisterne

Abb. A-1 - 2 Beispiel für den Aufbau einer Bauwerksbezeichnung

Tab. A-1 - 2 Zulässige Punktkennungen für Anschlusspunkte

Punkt-kennung	Bedeutung	Bemerkung
AP	Anschlusspunkt	Punkt, an dem eine Haltung, oder Leitung mit einer anderen Haltung oder Leitung zusammengefügt ist (Stutzen) oder über ein vorgefertigtes Formteil (Abzweig) verbunden ist (Bis-Punkt).
ER	Zu-/Ablauf Entwässerungsrinne	Punkt, an dem das aufgenommene Abwasser dem Entwässerungssystem zugeführt wird (Von-Punkt einer Leitung). Punkt, der den Anfang (Von-Punkt) oder das Ende (Bis-Punkt) einer Rinne definiert.
GA	Gebäudeanschluss	Punkt, an dem eine Leitung aus einem Gebäude austritt (Von-Punkt).
RR	Regenfallrohr	Punkt, an dem Niederschlagswasser aus einer innen oder außenliegenden lotrechten Leitung dem Entwässerungssystem zugeführt wird (Von-Punkt einer Leitung).
SE	Straßenablauf	Punkt, an dem Oberflächenwasser dem Entwässerungssystem zugeführt wird (Von-Punkt einer Leitung).
NN	nicht bekannt, weiterer Verlauf unbekannt	Punkt, an dem eine Leitung endet und der weitere Verlauf nicht bekannt ist (Von-Punkt).
AV	Zu-/Ablauf Versickerungs-/ Regenwassernutzungsanlage	Punkt, an dem Niederschlagswasser einer Versickerungs- oder Regenwassernutzungsanlage zugeführt wird (Zulauf), oder diese zur Ableitung in eine andere abwassertechnische Anlage verlässt (Ablauf).
RV	Rohrende verschlossen	Punkt, an dem eine Leitung z.B. durch Deckel oder Stopfen verschlossen wurde und der weitere Verlauf unbekannt ist (Von-Punkt einer Leitung). Die Punktkennung ist auch als Zu- und Ablaufknoten bei Haltungen zu verwenden, deren Schächte zurückgebaut wurden.
EG	Entwässerungspunkt im Gebäude	Hilfspunkt innerhalb eines Gebäudes (Von-Punkt einer Leitung).
BA	Bodenablauf	Ablauf in einer begangenen oder befahrenen Fläche (Von-Punkt einer Leitung).
ZG	Zulauf Gerinne	Punkt an dem Abwasser einem Gerinne zugeführt wird (Bis-Punkt einer Leitung oder Entwässerungsrinne).
DR	Drainage, Anfang	Punkt, der den Anfang einer Drainageleitung definiert (Von-Punkt).
GP	Gerinnepunkt	Punkt, der den Anfang (Von-Punkt) oder das Ende (Bis-Punkt) eines Gerinnes oder einer Gerinnestrecke definiert.
AS	Außenliegender Untersturz	Punkt, der den Anfang eines außenliegenden Untersturzes definiert (Von-Punkt einer Leitung)

Abb. A-1 - 3 Beispiel für den Aufbau einer Anschlusspunktbezeichnung

Abb. A-1 - 4 Beispiel für den Aufbau einer Gerinnepunktbezeichnung
