A-9.1 Inhalte von Plänen und deren Darstellungsart

Darstellungsgrundsätze

Darzustellen sind grundsätzlich alle Teilsysteme (SW, RW, MW) in einem Plan. Falls die Netzpläne mit Darstellung aller Teilsysteme in einem Plan zu unübersichtlich sind, können Netzpläne mit jeweils einem Teilsystem (SW, RW, MW) erstellt werden.

Von den Regelmaßstäben kann in begründeten Fällen abgewichen werden, gleiche Planarten sollten aber innerhalb eines LAK gleiche Maßstäbe besitzen.

Grundsätzlich sind auf jedem Plan Stempelfeld, Legende und Nordpfeil darzustellen, eine Ausnahme bildet das Fließschema.

Grundsätzlich ist für die Festlegungen zur Darstellung (u.a. Schriftstärke/-größe sowie Strichfarbe, -stärke, und -typ für die Schacht- und Haltungsdarstellung, Freistellung der Beschriftung) das Katalogwerk des Liegenschaftsbestandsmodells in der aktuellen Fassung zu berücksichtigen. Für abwassertechnische Anlagen ist besonders das Paket Abwasser des Liegenschaftsbestandsmodells von Relevanz. Weitere Pakete sind ebenfalls zu beachten.

Tab. A-9 - 1 Pläne und deren Regelmaßstäbe
Nr.	Planart	Name	Maßstab
Nr.	Planart	Name	Regelfall	Ausnahmen
Abb. A-9 - 2	Übersichtsplan	Übersichtsplan	1: 10.000 bis 1: 50.000
Abb. A-9 - 3	Übersichtslageplan	Bestand¹	1: 2.500	1: 1.000, 1: 5.000
Abb. A-9 - 4	Übersichtslageplan	Sanierungsabschnitte(1)
Abb. A-9 - 5	Lageplan	Bestand Abwasser (auch vorläufiger)(1)	1: 500	1: 250, 1: 1.000
Abb. A-9 - 6		Bestand Sanierung(2)
Abb. A-9 - 7		Einzugsgebiet Regenwasserabfluss(1)
Abb. A-9 - 8		Einzugsgebiet Trockenwetterabfluss(1)
Abb. A-9 - 9		Bautechnische Zustandsbewertung(2) (3)
Abb. A-9 - 10		Hydraulische Zustandsklassifizierung²³
Abb. A-9 - 11		Hydraulische Auslastung(2)
Abb. A-9 - 12		Sanierungskonzept(1)
Abb. A-9 - 13	Netzplan	Kanalschäden, Variante 1(2)	1: 500	1: 250, 1: 1.000
Abb. A-9 - 14		Kanalschäden, Variante 2(2)
Abb. A-9 - 15		Schachtschäden, Variante 1(2)
Abb. A-9 - 16		Schachtschäden, Variante 2(2)
Abb. A-9 - 17	Fließschema	Fließschema	keiner
Abb. A-9 - 18	Lageplan	Ablagerungsgefährdete Kanäle(1)	1: 500	1: 250, 1: 1.000

Farbzuordnung gem. Tab. A-9 - 3

Farbzuordnung gem. Tab. A-9 - 4

Lageplan kann zur Verbesserung der Übersichtlichkeit in Abstimmung mit dem AG auch als Netzplan erzeugt werden.

Normen und Richtlinien

Bei der Anfertigung von Plänen sind folgende Normen bzw. Richtlinien zu beachten:

Tab. A-9 - 2 Normen und Richtlinien bei der Anfertigung von Plänen
BFR LBestand	-	Paket Abwasser des Katalogwerks des Liegenschaftsbestandsmodells
DIN EN ISO 5457	-	Blattgröße, Maßstäbe
DIN 824	-	Faltung
DIN 1356-1	-	Bauzeichnungen
DIN EN ISO 3098	-	Beschriftung, Schriftzeichen
DIN 2425-4	-	Darstellungsgrundsätze der Planwerke für Freileitungen und Kanalnetzpläne öffentlicher Abwasseranlagen
DIN EN 752	-	Entwurfsgrundsätze
DIN 1986, DIN EN 12056	-	Instandhaltung von Entwässerungsanlagen für Gebäude und Grundstücke

Bauwerke

Sollen Bauwerkszeichnungen angefertigt werden, so sind i.d.R. ein Grundriss sowie zwei Vertikalschnitte in einem dem Bauwerk angepassten Maßstab anzufertigen.

Definition der Planinhalte

Die in den Plänen zu berücksichtigenden Inhalte und deren Darstellung sind im Folgenden definiert. Bei Bedarf sind darüber hinausgehende, bedeutsame Inhalte ebenfalls darzustellen. Die Legenden der Pläne müssen den jeweiligen Angaben zur Darstellung entsprechen und zusätzlich die Darstellung des Blattschnitts gem. Abb. A-9 - 1 beinhalten.

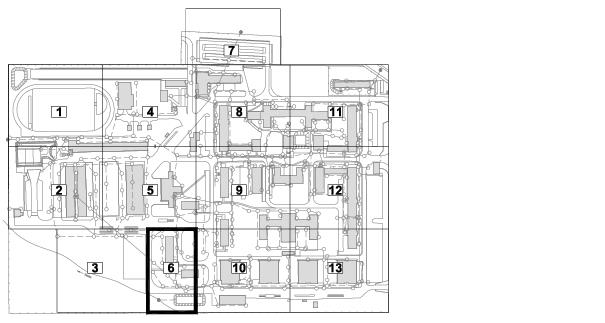

Abb. A-9 - 1 Beispiel für die Darstellung des Blattschnitts in der Legende

Farben

Für die Farbgebung der Pläne wird die Verwendung der Farbdefinitionen gemäß den RAL-Farbvorlagen

(www.ral.de)

empfohlen. Die Farben der in Tab. A-9 - 1 mit 1) gekennzeichneten Pläne sind den Farbdefinitionen gem. Tab. A-9 - 3 zugeordnet. Den in Tab. A-9 - 1 mit 2) gekennzeichneten Plänen liegen die Farbdefinitionen der Tab. A-9 - 4 zugrunde.

Tab. A-9 - 3 Farbzuordnungen für den Farbumfang
Farbe in den Beispielen	RAL-Farbe		RGB-Farbwerte
Farbe in den Beispielen	Bezeichnung	Nr.	Rot-Wert	Grün-Wert	Blau-Wert
Schwarz	Schwarz		0	0	0
Blau	Blau		0	0	255
Rot	Rot		255	0	0
Magenta	Magenta		255	0	255
Cyan	Cyan		0	255	255
Grün	Moosgrün	6005	15	67	54
Braun	Nussbraun	8011	90	58	41
Hellgrün	Gelbgrün	6018	72	164	63
Hellrot	Reinorgange	2004	231	91	18
Violett	Bordeauxviolett	4004	105	22	57
Rotorange	Rotorange	2001	190	78	36
Gelb	Honiggelb	1005	200	159	4
Hellgrau	Lichtgrau	7035	212	217	219

Tab. A-9 - 4 Weitere Farbzuordnungen
Farbe in den Beispielen	RAL-Farbe		RGB-Farbwerte
Farbe in den Beispielen	Bezeichnung	Nr.	Rot-Wert	Grün-Wert	Blau-Wert
Schwarz	Schwarz		0	0	0
Rot	Rot		255	0	0
Blau	Verkehrsblau	5017	14	81	141
Hellgrün	Gelbgrün	6018	72	164	63
Mittelgrün	Smaragdgrün	6001	40	113	62
Dunkelgrün	Moosgrün	6005	15	67	54
Gelb	Verkehrsgelb	1032	240	202	0
Orange	Pastellorange	2003	250	132	43
Grau	Platingrau	7036	204	204	204

Beispielpläne

Um die Art der Darstellung zu verdeutlichen, befindet sich auf den folgenden Seiten zu jeder Definition eines Plans ein Beispiel. Es ist jeweils ein Ausschnitt aus dem Gesamtplan im vorgesehenen Regelmaßstab wiedergegeben. Auf die Darstellung der Legende und die Darstellung des Blattschnitts wurde verzichtet.

Text- und Symbolfreistellung

Text- und Symbolobjekte sind unter Vermeidung von Überschneidungen zu platzieren (Freistellung).
Text- und Symbolobjekte eines Fachplanes sind im Fachplan freizustellen. Bei der Freistellung sind die Texte des Grundplanes zu berücksichtigen, ohne diese zu verändern.
Der Umfang der für die Freistellung zu berücksichtigenden Text- und Symbolobjekte ist jeweils unter den Fachplänen der Anhänge A-9.5 bis A-9.16 tabellarisch aufgeführt.
Die Freistellungen sind digital mit dem ISYBAU-Austauschformat Abwasser (XML) zu dokumentieren und zu übergeben (vgl. Anhang A-7.8).
