A-1.2.4 Geometrie und Topologie von Knoten und Kanten (Beispiel)
Das folgende Beispiel beschreibt die geometrischen und topologischen Zusammenhänge
von Knoten und Kanten. Die Objektbeschreibung („Was soll modelliert werden?“) benennt
die einzelnen Objekte. Die Hinweise zur Modellbildung („Wie soll modelliert werden?“)
beschreiben die Anforderungen zur Dokumentation der Objekte mit den ISYBAU-Austauschformaten
Abwasser.
Objektbeschreibung
Knotenobjekte
Drei Schächte
Schacht 101010: Geometrie punktförmig, Schachtunterteilform rund, Deckel rund
Schacht 101020: Geometrie flächenförmig, Schachtunterteilform „andere Form“, Deckel
rund
Schacht 101030: Geometrie punktförmig, Schachtunterteilform rund, Deckel rund
Drei Anschlusspunkte
Straßenablauf 101010SE01
Regenfallrohr 101010RR01
Anschlusspunkt 101010AP01
Kantenobjekte
Zwei Haltungen
Haltung 101010
Haltung 101020
Zwei Anschlussleitungen
Anschlussleitung 101010SE01
Anschlussleitung 101010RR01

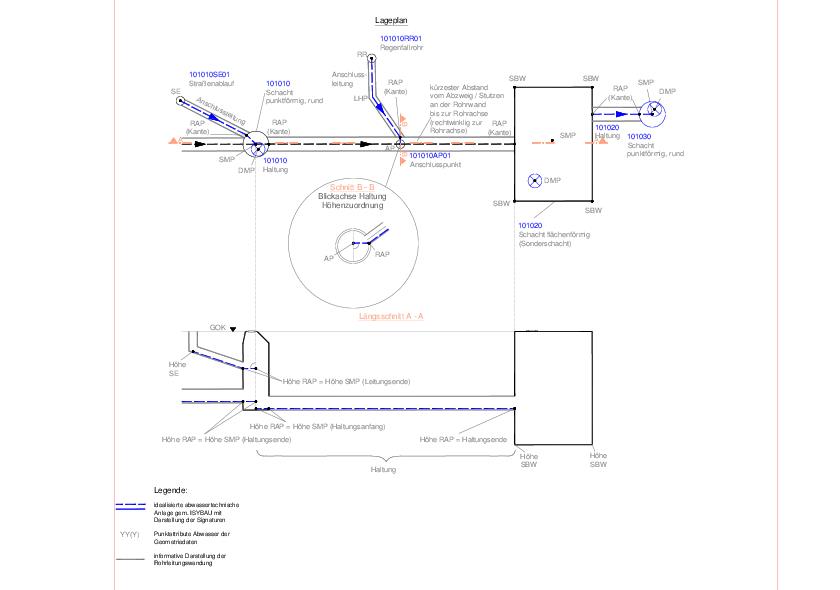

Abb. A-1 - 14 Geometrie und Topologie von Knoten und Kanten (Beispiel)
Hinweise zur Modellbildung:
Durch die Verknüpfung von topologischen Objektstrukturen sowie Geometriedaten von
abwassertechnischen Anlagen wird eine Darstellung des Realweltbestandes mit dem ISYBAU-Austauschformat
Abwasser (XML) in GIS-Systemen sichergestellt.
Topologie
Die Topologie der Kanalobjekte wird durch das Knoten-Kanten-Modell beschrieben und
ist eine von der Geometrie unabhängige Objektstruktur. Im ISYBAU-Austauschformat Abwasser
(XML) werden die Kanten durch den Knotenzulauf/Knotenablauf und den Knotentyp (Schacht,
Anschlusspunkt, Bauwerk) beschrieben.
Topologieregel
Darüber hinaus ist nachfolgende Topologieregel zu beachten: Anschlusspunkte müssen
lagegleich auf der Liniengeometrie aller Kantenobjekte (Haltung, Leitung, Rinne, Gerinne)
liegen.
Die Kante Haltung 101010 wird beschrieben durch
Knotenzulauf: Schacht 101010
Knotenablauf: Schacht 101020
Die Kante Haltung 101020 wird beschrieben durch
Knotenzulauf: Schacht 101020
Knotenablauf: Schacht 101030
Die Anschlussleitung 101010SE01 wird beschrieben durch
Knotenzulauf: Anschlusspunkt 101010SE01
Knotenablauf: Schacht 101010
Die Anschlussleitung 101010RR01 wird beschrieben durch
Knotenzulauf: Anschlusspunkt 101010RR01
Knotenablauf: Anschlusspunkt 101010AP01
Geometrie
Jede abwassertechnische Anlage, die Knotenzulauf/Knotenablauf einer Kante ist, benötigt
für die grafische Darstellung Koordinaten. I.d.R. handelt es sich um Punktkoordinaten
des Knotens mit einem Punktattribut Abwasser. Dieser Geometriepunkt repräsentiert
das Abwasserobjekt. Über die Lagekoordinaten des Punktes in Verbindung mit dem Punktattribut
Abwasser kann durch die topologische Information der Kanten ein einfacher Netzplan
visualisiert werden.
Da abwassertechnische Anlagen, wie z.B. Bauwerke, als Realweltobjekte flächenförmige
Ausprägungen haben und Rohrleitungen nicht zwangsläufig am Knotenrepräsentanten enden
sowie geknickte Verläufe aufweisen, beschreiben die Geometriedaten sowohl die räumliche
Ausdehnung als auch den Verlauf der Kanalobjekte.
Anschlusspunkt 101010AP01: Punktattribut Abwasser= AP (Anschlusspunkt)
Kantengeometrie
Die Geometrie der Kanten wird durch die Koordinaten des Start- und Endpunkts der abwassertechnischen
Anlage beschrieben. Die Punktattribute Abwasser des Start- und Endpunktes der Kanten
sind in Abhängigkeit von der Objektart der zugehörigen Knotenobjekte zu verwendet
(Siehe Tab. A-1 - 13).
Festlegung für Rohranschlusspunkt (RAP)
Ergänzend zum Start-und Endpunkt ist der Rohranfang und das Rohrende der Kante (Punktattribut
Abwasser RAP) zu dokumentieren. Diese Festlegung gilt für den Anschluss der Kante
an nachfolgende Knotenobjekte
Schächte, punkt-und flächenförmig
Bauwerke, flächenförmig
Anschlusspunkte:
Punktattribut Abwasser AP, Abzweig/Stutzen der Haltung
Punktattribut Abwasser ZG, Böschungsbereich des Gerinnes
Besitzt die Kante darüber hinaus Knickpunkte, wird diese als offenes Polygon dokumentiert.
Für die Polygonart ist der Wert „3 - Polylinie eines Objektes (offen)“ zu verwenden.
Die Knickpunkte von Kanten sind mit dem Punktattribut LHP zu dokumentieren.
