A-1.2.3 Kantenobjekte

Kanten sind gemäß Tab. A-1 - 14 zu dokumentieren. Kantenobjekte mit Knickpunkten werden als offenes Polygon dokumentiert. Für die Polygonart ist obligatorisch der Wert „3 - Polylinie eines Objektes (offen)“ einzutragen (vgl. auch Referenzliste V105, Tab. A-7 - 331). Die Kanten sind immer in der durch die Topologie festgelegte Fließrichtung zu dokumentieren.

Die Punktattribute für den Start- bzw. Endknoten von Kanten sind abhängig von der Objektart des Knotenobjektes. Die jeweiligen Punktattribute sind gemäß Tab. A-1 - 13 zu vergeben.

Tab. A-1 - 13 Punktattribute der Anfangs- und Endknoten der Kanten in Abhängigkeit von der Objektart der zugehörigen Knotenobjekte
Objektart des Knotenobjekts	Punktattribut Abwasser	Bemerkung
Schacht	SMP	Koordinate des Anfangs- bzw. Endknotens der Kante entspricht der Koordinate des Schachtmittelpunktes
Anschlusspunkt	Tab. A-1 - 2	Koordinate des Anfangs- bzw. Endknotens der Kante entspricht der Koordinate des jeweiligen Anschlusspunktes
Bauwerk	KOP, ZLK	Koordinate des Anfangs- bzw. Endknotens der Kante entspricht der Koordinate des Sonderbauwerkes
Rohranschlusspunkt	RAP	Koordinate des Anfangs- bzw. Endknotens der Kante entspricht einem Rohranschlusspunkt

Tab. A-1 - 14 Objektgeometrie von Kanten
Objekt	Punktgeometrie - Koordinate - Höhe	Punktattribut Abwasser
Kantenobjekte geradlinig	Anfangsknoten Sohlhöhe, Rohranfang	gem. Tab. A-1 - 13
	Endknoten Sohlhöhe, Rohrende	gem. Tab. A-1 - 13
	Kreisursprung¹	KMP
Kantenobjekte mit Knickpunkten	Anfangsknoten² Sohlhöhe, Rohranfang	gem. Tab. A-1 - 13, LHP³
	Endknoten(2) Sohlhöhe, Rohrende	gem. Tab. A-1 - 13, LHP(3)
	Kreisursprung(1)	KMP

Zur Beschreibung der Geometrie bei gekrümmten Kanten ist zusätzlich der Kreisursprung zu dokumentieren. Die gekrümmte Kante wird durch den kürzeren Kreisbogen dargestellt.

Der Anfangsknoten und der Endknoten definieren den Anfang und das Ende einer Kante. Die Kanten eines offenen Polygons sind so zu dokumentieren, dass der Endknoten einer Kante dem Anfangsknoten der nächsten Kante entspricht.

Knickpunkte von Kanten sind mit dem Punktattribut „LHP“ zu belegen.

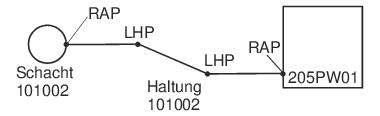

Abb. A-1 - 13 Beispiel Kantengeometrie mit Knickpunkten
