A-3.1 Bautechnische Zustandsklassifizierung und
-bewertung

Grundlage für die Zustandsklassifizierung und -bewertung sind die Zustandsbeschreibungen für Kanäle und Leitungen gem. Anh. A-2.3.8.1 und für Schächte und Inspektionsöffnungen gem. Anh. A-2.3.8.2 auf Grundlage des Kodiersystems der DIN EN 13508-2, die im Rahmen der optischen Inspektion erfasst werden (vgl. Anh. A-2.3).

Die Zustandsklassifizierung und -bewertung wird in den Schritten

1.	Zustandsklassifizierung (Klassifizierung des Einzelzustandes)

2.	Zustandsbewertung (Bewertung der Randbedingungen des Einzelzustandes)

3.	Zustandsbeurteilung (Beurteilung des Objektes¹)

durchgeführt. In Abb. A-3 - 1 ist die Vorgehensweise mit den erforderlichen Schritten im Einzelnen dargestellt.

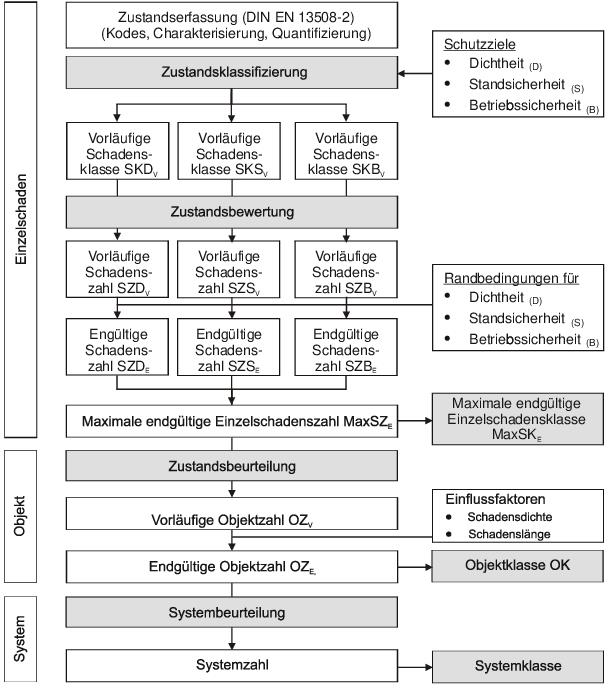

Abb. A-3 - 1 Vorgehensweise bei der Zustandsklassifizierung und -bewertung

Das Objekt ist die jeweilige betrachtete abwassertechnische Anlage, z.B. eine Haltung oder eine Leitung
