A-9.11 Lageplan „Hydraulische Auslastung (Bestand)“
Maßstab:

(M 1:250), 1:500, (M 1:1.000)















Inhalte:

*
Bebauung: Liegenschaftsbebauung mit Gebäudeidentität
*
Liegenschaftsgrenzen
*
Verkehrsanlagen: Straßen, ggf. Straßennamen, Wege, Plätze
*
Fließgewässer mit Fließrichtungspfeil
*
Schächte
*
Bauwerke
*
Haltungen mit Fließrichtungspfeil
*
Verrohrte Gewässerabschnitte, Gerinne und Rinnen
*
Außer Betrieb genommene, stillgelegte abwassertechnische Anlagen
*
Verdämmte / verfüllte abwassertechnische Anlagen
*
Bezeichnungen für Schächte, Bauwerke und Haltungen gem. Anh. A-1.1
*
Farbige Darstellung der Haltungen entsprechend hydraulischer Auslastung gem. Anh. A-4.3.3 für das gesamte Abwassersystem
*
Im Fall der Berechnung mit hydrodynamischer Einzel- oder Seriensimulation Beschriftung der Schächte mit Überstau- und Überflutungsereignissen durch Angabe der maximalen Überstau- und Überflutungswassermenge
Darstellung:
Auslastungsgrad [%]
Farben gem.

X ≤ 90
blau

90 < X ≤ 100
hellgrün

100 < X ≤ 125
dunkelgrün

125 < X ≤ 175
gelb

175 < X ≤ 250
orange

250 < X
rot

sonstiges
schwarz


Anmerkungen:

Für Leitungen erfolgt keine Ermittlung der hydraulischen Auslastung.


Die Beschriftung der Haltungen erfolgt gem. Auslastungsgrad in Prozent.


Die Beschriftung der Schächte enthält die maximale Überstau- und Überflutungswassermenge in m3.

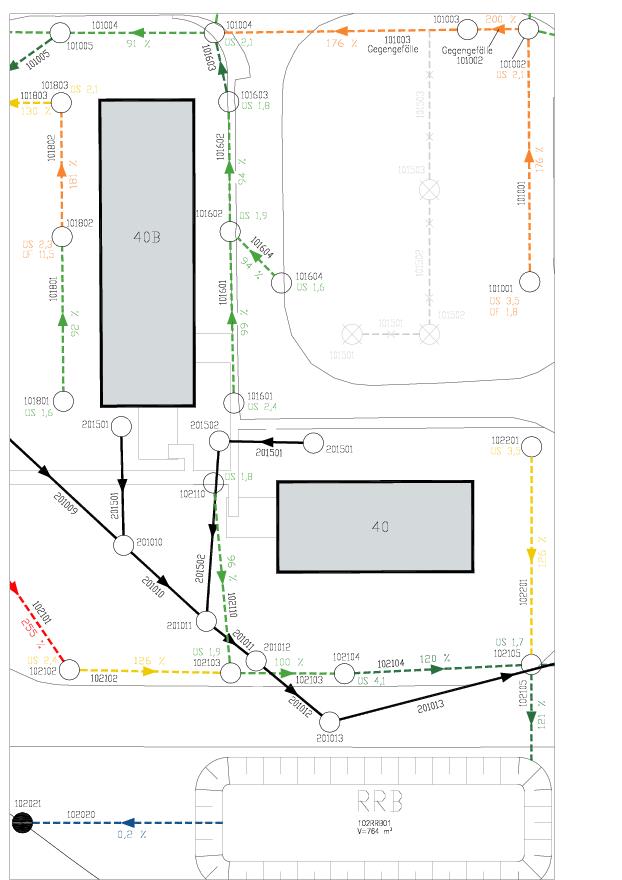

Abb. A-9 - 11 Beispielplan: Lageplan „Hydraulische Auslastung“

Tab. A-9 - 10 Notwendige Text- und Symbolobjekte für den Lageplan „Hydraulische Auslastung (Bestand)“
Objekttyp
Notwendige Symbolobjekte
Notwendige Textobjekte
Haltung
Fliessrichtungspfeil
Objektbezeichnung
Haltung.Auslastungsgrad
Haltung (mit Gegengefälle)
Wie Haltung
Wie Haltung, zusätzlich:
Kante.Gegengefaelle
Schacht (rund)
-
Objektbezeichnung
Schacht.Ueberstaumenge
Schacht.Ueberflutungsmenge
Schacht (eckig)
Schacht.Eckig
Wie Schacht (rund)
Bauwerk
-
Objektbezeichnung
Gerinne, Rinne
-
Objektbezeichnung
