A-9.12 Lageplan „Sanierungskonzept“
Maßstab:

(M 1:250), 1:500, (M 1:1.000)







Inhalte:

*
Bebauung: Liegenschaftsbebauung mit Gebäudeidentität
*
Liegenschaftsgrenzen
*
Verkehrsanlagen: Straßen, ggf. Straßennamen, Wege, Plätze
*
Bewuchs
*
Fließgewässer mit Fließrichtungspfeil
*
Schächte, sofern vom Bestand abweichend, auch Angabe von Sohl- und Deckelhöhen. Höhenangabe der Zu- und Abläufe nur dann, wenn von Sohlhöhe des Schachts abweichend.
*
Bauwerke: sofern vom Bestand abweichend auch Angabe von Funktion, der maßgebenden Abmessungen und Höhenwerte und Leistungsangaben.
*
Anschlusspunkte
*
Haltungen mit Fließrichtungspfeil. Sofern vom Bestand abweichend auch Angabe von Länge, Profilart, Profilbreite/ -höhe, Material, Gefälle.
*
Druckleitungen: Angaben wie bei Haltungen, sofern vom Bestand abweichend auch Angabe von Nenndruck.
*
Leitungen mit Nennweite und Länge (soweit feststellbar)
*
Verrohrte Gewässerabschnitte, Gerinne und Rinnen. Sofern vom Bestand abweichend auch Angabe von Länge und Fließrichtungspfeil.
*
Außer Betrieb genommene, stillgelegte abwassertechnische Anlagen
*
Verdämmte / verfüllte abwassertechnische Anlagen
*
Bezeichnungen für Schächte, Bauwerke, Haltungen und Leitungen gem. Anh. A-1.1
*
Objektbezogene Einordnung gemäß Sanierungsart nach DIN EN 752 sowie Darstellung der Art der Maßnahme gemäß nachfolgender Tabelle.
Darstellung:
Art der Maßnahme
Kürzel
Farben gem.

Neubau
N
rotorange

Erneuerung
E
rot

Renovierung
R
blau

Reparatur
P
Braun

Rückbau
B
magenta

Stilllegung
S
Violett

keine Maßnahme
K
schwarz

Zustand unbekannt
U
Grün
Darstellung:
Symbolik für Kürzel bei Haltungen/Leitungen:
Quadrat

Symbolik für Kürzel bei Schächten:
Kreis


Anmerkungen:

Neu geplante Objekte des Abwassersystems, z.B. auch Baumaßnahmen der Niederschlagswasser­bewirtschaftung, sind in der Farbe rotorange entsprechend Neubau darzustellen.
Die Bezeichnung von Leitungen kann aus Gründen der Übersichtlichkeit in Absprache mit dem AG auf die Darstellung von Kürzel und lfd. Nr. des Anschlusspunktes (Von-Punkt) beschränkt werden (z.B. RR01)

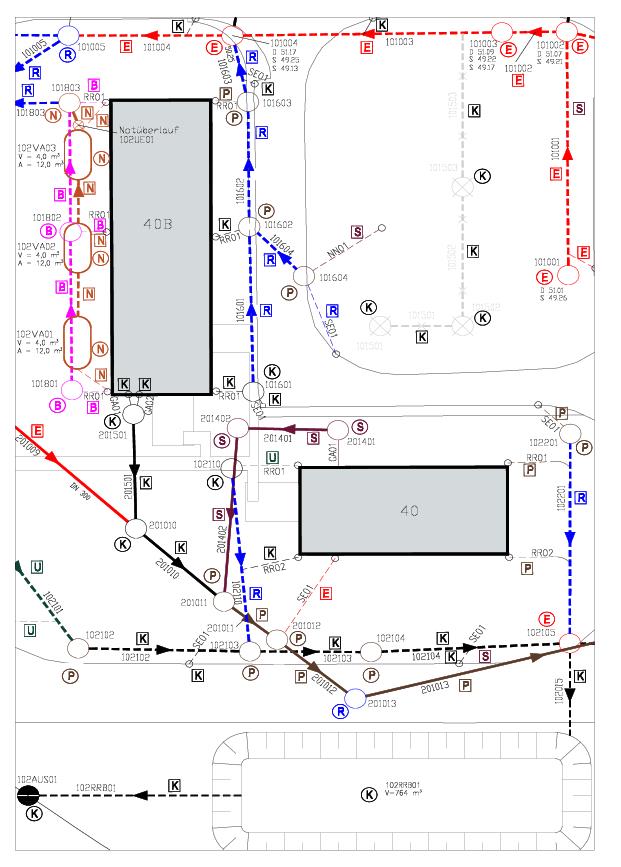

Abb. A-9 - 12 Beispielplan: Lageplan „Sanierungskonzept“

Tab. A-9 - 11 Notwendige Text- und Symbolobjekte für den Lageplan „Sanierungskonzept“
Objekttyp
Notwendige Symbolobjekte
Notwendige Textobjekte
Haltung
Fliessrichtungspfeil
Kante.Massnahme
Objektbezeichnung
Sofern vom Bestand abweichend, Darstellung von:
Kante.Laenge
Kante.Profilart
Wenn Profilart = 0 (DN) oder Profilart=4 (DND) anzeige von Kante.Profilhoehe. Ansonsten Anzeige von Kante.Profilbreite / Kante.Profilhoehe.
Kante.Material
Kante.Sohlgefaelle
Wenn Feld SohlhoeheZulauf von Feld Sohlhoehe des Zulaufknotens (KnotenZulauf) abweicht:
Kante.SohlhoeheZulauf
Wenn Feld SohlhoeheAblauf von Feld Sohlhoehe des Ablaufknotens (KnotenAblauf) abweicht:
Kante.SohlhoeheAblauf
Schacht (rund)
Schacht.Massnahme
Objektbezeichnung
Sofern vom Bestand abweichend:
Schacht.Deckelhoehe
Schacht.Sohlhoehe
Schacht (eckig)
Schacht.Eckig
Wie Schacht (rund)
Leitung1
Kante.Massnahme
Objektbezeichnung
Sofern vom Bestand abweichend, Darstellung von:
Kante.Laenge
Kante.Profilart
Kante.Profilhoehe
Bauwerk
Bauwerk.Massnahme
Objektbezeichnung
Gerinne, Rinne
Sofern vom Bestand abweichend:
Fliessrichtungspfeil
Sofern vom Bestand abweichend:
Kante.Laenge
Die Bezeichnung von Leitungen (Objektbezeichnung) kann aus Gründen der Übersichtlichkeit in Absprache mit dem AG auf die Darstellung der Kurzbezeichnung beschränkt werden.
