A-9.10 Lageplan „Hydraulische Zustandsklassifizierung (Bestand)“
Maßstab:

(M 1:250), 1:500, (M 1:1.000)















Inhalte:

*
Bebauung: Liegenschaftsbebauung mit Gebäudeidentität
*
Liegenschaftsgrenzen
*
Verkehrsanlagen: Straßen, ggf. Straßennamen, Wege, Plätze
*
Fließgewässer mit Fließrichtungspfeil
*
Schächte
*
Bauwerke
*
Haltungen mit Fließrichtungspfeil
*
Verrohrte Gewässerabschnitte, Gerinne und Rinnen
*
Außer Betrieb genommene, stillgelegte abwassertechnische Anlagen
*
Verdämmte / verfüllte abwassertechnische Anlagen
*
Bezeichnungen für Schächte, Haltungen und Bauwerke gem. Anh. A-1.1
*
Hydraulische Zustandsklassen gem. Anh. A-3.3 für Schächte und Haltungen
Darstellung:
Objektklasse:
0
1
2
3
4
5
sonstige

Farben gem.
blau
hellgrün
dunkelgrün
gelb
orange
rot
schwarz
Darstellung
Gemeinsame Einfärbung und Signatur für die hydraulische Zustandsklasse eines Schachtes und der in Fließrichtung unterhalb liegenden Haltung
Quadrat*


Anmerkungen:

Für Leitungen wird keine hydraulische Zustandsbewertung durchgeführt.


* Die Signatur ist am Schacht auszurichten

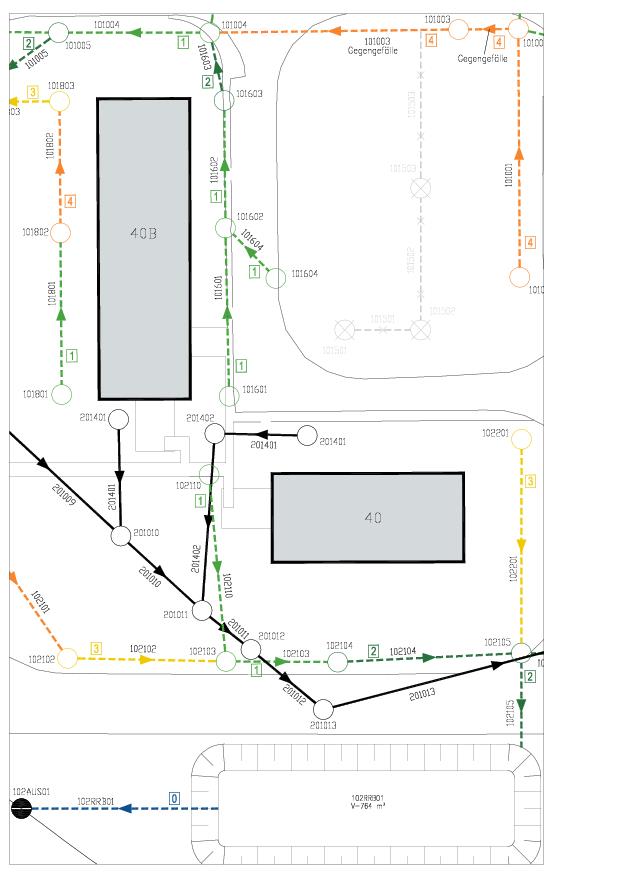

Abb. A-9 - 10 Beispielplan: Lageplan „Hydraulische Zustandsklassifizierung“

Tab. A-9 - 9 Notwendige Text- und Symbolobjekte für den Lageplan „Hydraulische Zustandsklassifizierung (Bestand)“
Objekttyp
Notwendige Symbolobjekte
Notwendige Textobjekte
Haltung
Fliessrichtungspfeil
Objektbezeichnung
Haltung (mit Gegengefälle)
Wie Haltung
Wie Haltung, zusätzlich:
Kante.Gegengefaelle
Schacht (rund)
Schacht.HydZustandsklasse
Objektbezeichnung
Schacht (eckig)
Schacht.HydZustandsklasse
Schacht.Eckig
Wie Schacht (rund)
Bauwerk
-
Objektbezeichnung
Gerinne, Rinne
-
Objektbezeichnung
