Maßstab:
|
|
(M 1:250), 1:500, (M 1:1.000)
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
Inhalte:
|
|
|
Darstellung:
|
Verfahrensgruppe:
|
Farben gem. :
|
Verfahrensbezeichnung
|
Kürzel
|
|
Erneuerung
|
blau
|
Berstverfahren / Berstlining
|
BER
|
|
|
|
Überfahren (unbemannter Vortrieb)
|
UEB
|
|
|
|
Austausch von Bauteilen
|
ATB
|
|
|
|
Vollständige Erneuerung
|
NEU
|
|
|
|
Rohraustausch
|
RAU
|
|
|
|
Teilerneuerung
|
TEI
|
|
Beschichtung
|
braun
|
Anschleuderverfahren
|
ANS
|
|
|
|
Aufspritzverfahren
|
AUF
|
|
|
|
Auspressverfahren
|
APR
|
|
|
|
Verdrängungsverfahren
|
VDR
|
Darstellung:
|
Verfahrensgruppe:
|
Farben gem. :
|
Verfahrensbezeichnung
|
Kürzel
|
|
Relining
|
rot
|
Auskleidung mit vorgefertigten Rohren/Bauteilen
|
AVR
|
|
|
|
Kurzrohrverfahren
|
KUR
|
|
|
|
Langrohrverfahren
|
LAR
|
|
|
|
Montageverfahren
|
MON
|
|
|
|
Noppenbahnverfahren
|
NOP
|
|
|
|
Reduktionsverfahren
|
RED
|
|
|
|
Rohrstrangverfahren
|
RST
|
|
|
|
Rohrziehverfahren
|
RZV
|
|
|
|
Rückverformung
|
RUV
|
|
|
|
Schlauchverfahren
|
SCH
|
|
|
|
Wickelrohrverfahren
|
WIK
|
|
Injektion
|
hellgrün
|
Flutungsverfahren
|
FLU
|
|
|
|
Injektion von Undichtigkeiten
|
INU
|
|
|
|
Injektionen der Leitungszone (Hohlraum, Bodenstruktur)
|
INL
|
|
Partielle Inliner
|
rot
|
Innenmanschetten
|
INM
|
|
|
|
Ortlaminate (Kurzschläuche, Hutprofile)
|
OLA
|
|
Reparatur
|
magenta
|
Oberflächenbehandlung
|
OBB
|
|
|
|
Verfugung
|
VFU
|
|
|
|
Vermörtelung
|
VMO
|
|
|
|
Außenmanschetten
|
AUM
|
|
|
|
Schrumpfschläuche
|
SSL
|
|
|
|
Einbau von Abdichtungsstoffen
|
EVA
|
|
Reparatur Lageregulierung Schachtabdeckung
|
cyan
|
Lageregulierung Schachtabdeckung
|
LRS
|
|
|
siehe Abb. A-9 - 6
|
Anmerkungen:
|
|

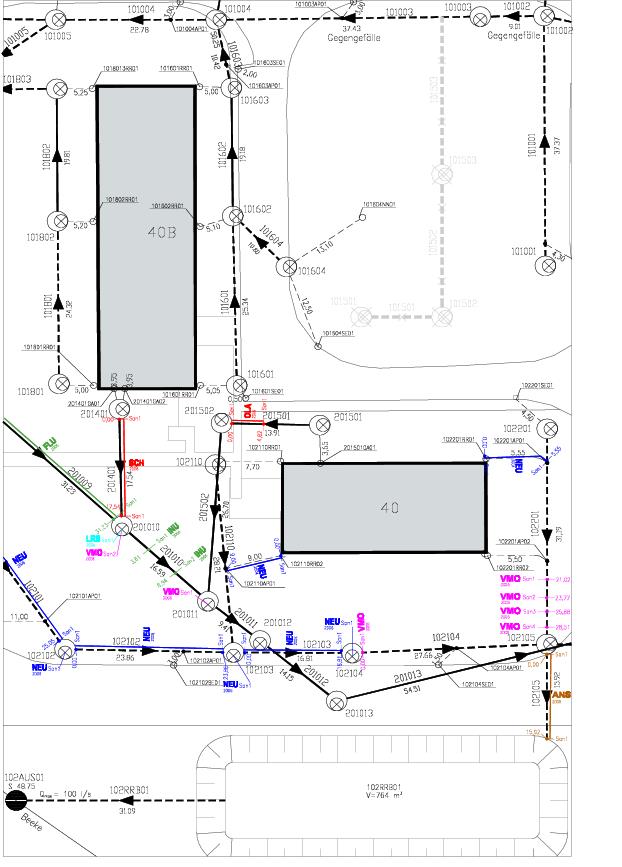

Der Lageplan „Bestand Sanierung“ ist kein im LAK Teil A geforderter Lageplan. Er wird
im Rahmen der Bestandsfortschreibung nach Baumaßnahmen benötigt und ist Grundlage
für die Abnahme von Sanierungsmaßnahmen (vgl. Anh. A-2).
Die Bezeichnung von Anschlusspunkten kann aus Gründen der Übersichtlichkeit in Absprache
mit dem AG auf die Darstellung von Kürzel und lfd. Nr. (z.B. RR01) beschränkt werden
(vgl. Anh. A-1.1).
Die Bezeichnung von Leitungen kann aus Gründen der Übersichtlichkeit in Absprache
mit dem AG entfallen, wenn die Bezeichnung der Anschlusspunkte vorhanden ist .
|
Objekttyp
|
Notwendige Symbolobjekte
|
Notwendige Textobjekte
|
Für jede Sanierungsmaßnahme einer abwassertechnischen Anlage (AbwassertechnischeAnlage/Sanierung/Massnahme)
|
-
|
Massnahme.Bezeichnung
Massnahme.Verfahrensbezeichnung
Massnahme.Baujahr
Handelt es sich bei der abwassertechnischen Anlage um eine Kante (Leitung, Haltung)
zusätzlich:
Massnahme.StationierungAnfang
Massnahme.StationierungEnde
|
Haltung
|
Fliessrichtungspfeil
|
Objektbezeichnung
Kante.Laenge
|
Haltung (mit Gegengefälle)
|
Wie Haltung
|
Wie Haltung, zusätzlich:
Kante.Gegengefaelle
|
Schacht (rund)
|
-
|
Objektbezeichnung
|
Schacht (eckig)
|
Schacht.Eckig
|
Wie Schacht (rund)
|
Deckel (eckig)
|
Deckel.Eckig
|
-
|
Leitung1
|
Fliessrichtungspfeil
|
Objektbezeichnung
Kante.Laenge
|
Leitung (mit Gegengefälle)
|
Wie Leitung
|
Wie Leitung, zusätzlich:
Kante.Gegengefaelle
|
Anschlusspunkt2
|
-
|
Objektbezeichnung
|
Anschlusspunkt (Verlauf unbekannt)
|
Anschlusspunkt.Verlaufunbekannt
|
Wie Anschlusspunkt
|
Bauwerk
|
-
|
Objektbezeichnung
|
Gerinne, Rinne
|
Fliessrichtungspfeil
|
Objektbezeichnung
Kante.Laenge
|
