A-9.14 Netzplan „Schachtschäden“
Maßstab:

(M 1:250), 1:500, (M 1:1.000)













Inhalte:

*
Bebauung: Liegenschaftsbebauung mit Gebäudeidentität
*
Schächte
*
Bauwerke
*
Anschlusspunkte
*
Haltungen mit Fließrichtungspfeil
*
Druckleitungen
*
Leitungen
*
Verrohrte Gewässerabschnitte, Gerinne und Rinnen
*
Außer Betrieb genommene, stillgelegte abwassertechnische Anlagen
*
Verdämmte / verfüllte abwassertechnische Anlagen
*
Bezeichnungen für Schächte, Bauwerke und Haltungen gem. Anh. A-1.1
*
farbige Darstellung der Schäden in Schächten mit Angabe der Kodes
Darstellung:
Einzelschadensklasse (maxSKE):
1
2
3
4
5

Farbe Inspektionskodes gem. :
hellgrün
dunkelgrün
gelb
orange
rot

Farbe Steuerkodes:
schwarz


Anmerkungen:

Mögliche Varianten der Darstellung werden in den folgenden Beispielplänen gezeigt.
Variante 1: Vollständige Darstellung des maßgebenden Schadens mit:
*
Hauptkode,
*
Charakterisierung1,
*
Charakterisierung2,
*
maximale endgültige Einzelschadensklasse MaxSKE,
*
Streckenschaden,
*
Streckenschaden lfd.Nr.
Darstellung aller weiteren Schäden nur mit dem Hauptkode
Variante 2: Vollständige Darstellung aller Schäden mit:
*
Hauptkode,
*
Charakterisierung1,
*
Charakterisierung2,
*
maximale endgültige Einzelschadensklasse MaxSKE
*
Streckenschaden,
*
Streckenschaden lfd.Nr.

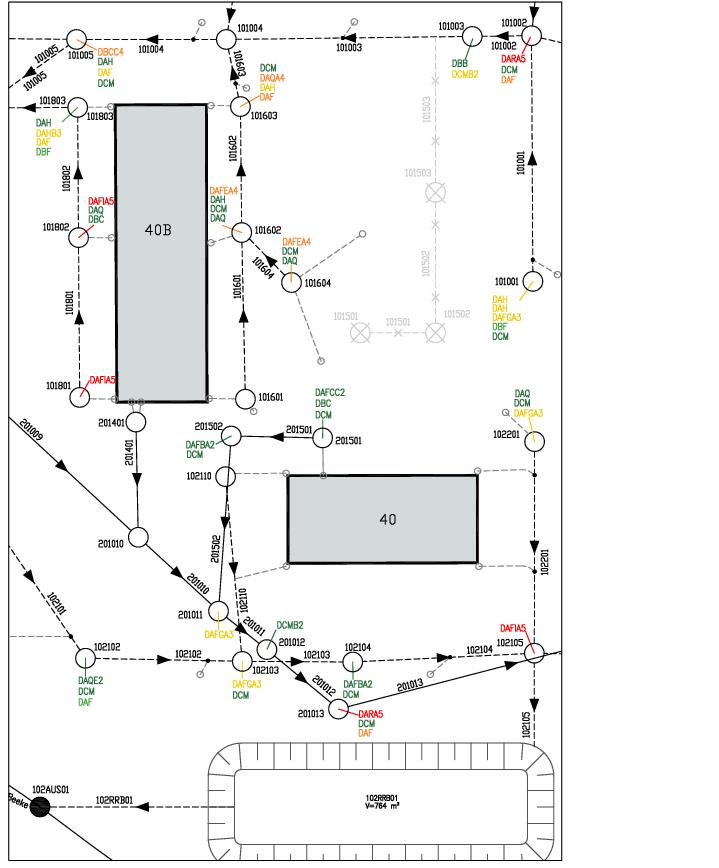

Abb. A-9 - 15 Beispielplan: Netzplan „Schachtschäden“, Variante 1

Tab. A-9 - 13 Notwendige Text- und Symbolobjekte für den Netzplan „Schachtschäden“ - Variante 1 und 2
Objekttyp
Notwendige Symbolobjekte
Notwendige Textobjekte
Für jeden maßgebenden Schaden eines Schachtes (Zustandsdatenkollektiv/InspizierteAbwassertechnischeAnlage/OptischeInspektion/Knoten/Inspektionsdaten/KZustand)
-
Schachtschaden.Info
Haltung
Fliessrichtungspfeil
Objektbezeichnung
Schacht (rund)
-
Objektbezeichnung
Schacht (eckig)
Schacht.Eckig
Wie Schacht (rund)
Bauwerk

Objektbezeichnung

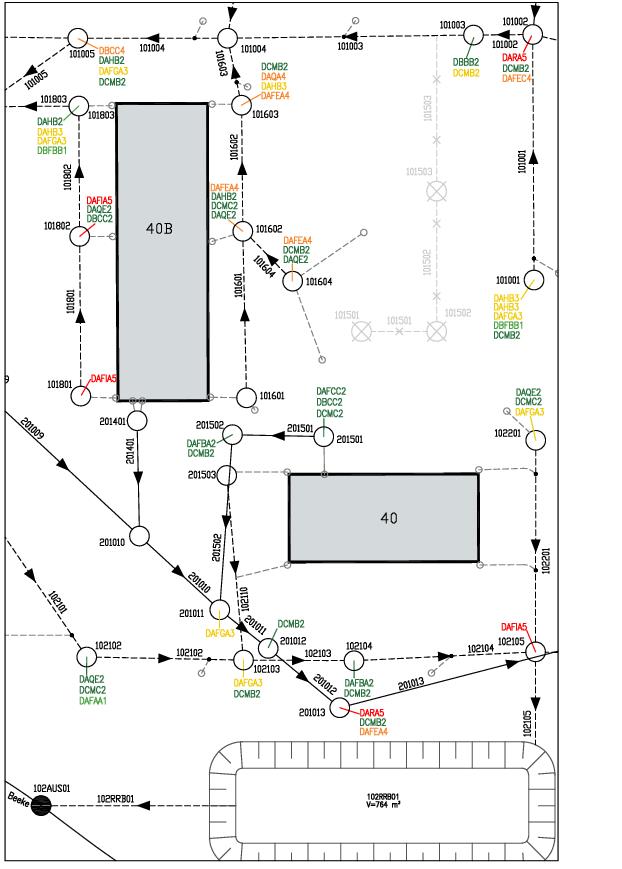

Abb. A-9 - 16 Beispielplan: Netzplan „Schachtschäden“, Variante 2
