A-9.4 Übersichtslageplan „Sanierungsabschnitte“
Maßstab:

(M 1:1.000), M 1:2.500, (M 1:5.000)







Inhalte:

*
Bebauung: Liegenschaftsbebauung mit Gebäudeidentität
*
Liegenschaftsgrenzen
*
Verkehrsanlagen: Straßen, ggf. Straßennamen, Wege, Plätze
*
Bewuchs
*
Fließgewässer mit Fließrichtungspfeil
*
Schächte
*
Bauwerke
*
Haltungen mit Fließrichtungspfeil
*
Druckleitungen
*
Verrohrte Gewässerabschnitte, Gerinne
*
Außer Betrieb genommene, stillgelegte abwassertechnische Anlagen
*
Verdämmte / verfüllte abwassertechnische Anlagen
*
Einleitungsstellen in Gewässer
*
Übergabestellen in das öffentliche Entwässerungsnetz
Darstellung der Einteilung in zeitliche bzw. räumliche Sanierungsabschnitte.

Darstellung:
Sanierungsabschnitt:
Farben gem.
Farben gem.
Signatur

Abschnitt 1
rot

1

Abschnitt 2
hellrot

2

Abschnitt 3
hellgrün

3

etc.
Farbe nach Wahl

x

keine Maßnahme
schwarz

keine

stillgelegt, außer Betrieb
verdämmt / verfüllt

grau
keine
Darstellung:
Symbolik für Signatur an Haltungen:
Quadrat


Anmerkungen:

Auf dem Übersichtslageplan muss die gesamte Liegenschaft dargestellt sein.

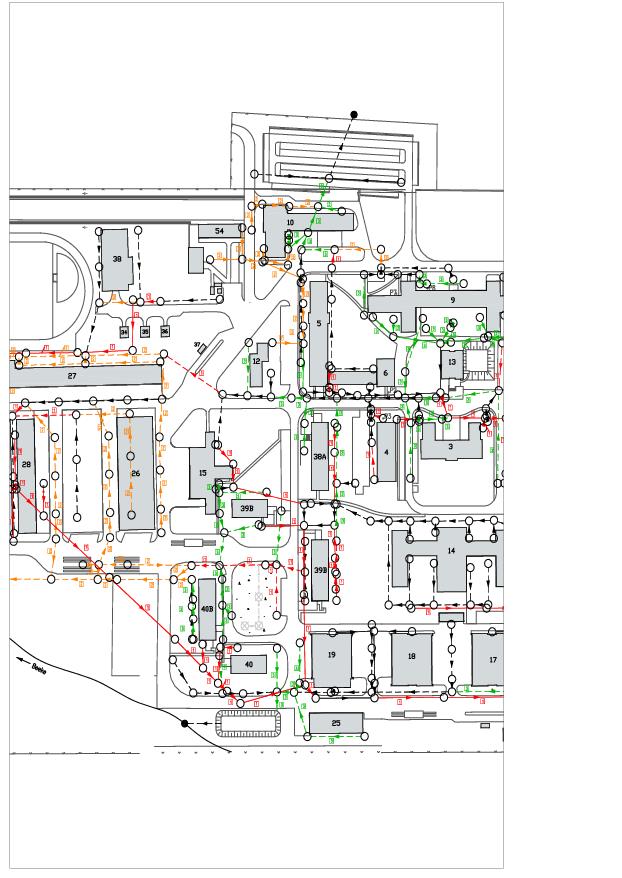

Abb. A-9 - 4 Beispielplan: Übersichtslageplan „Sanierungsabschnitte“
