A-9.5.2 Lageplan „Bestand Abwasser“
Maßstab:

(M 1:250), 1:500, (M 1:1.000)













Inhalte:

*
Bebauung: Liegenschaftsbebauung mit Gebäudeidentität
*
Liegenschaftsgrenzen
*
Verkehrsanlagen: Straßen, ggf. Straßennamen, Wege, Plätze
*
Bewuchs
*
Fließgewässer mit Name und Fließrichtungspfeil
*
Schächte mit Angabe von: Sohl- und Deckelhöhen, Zu- und Ablaufhöhen nur dann, wenn diese von Sohlhöhe des Schachtes abweichen.
*
Bauwerke (z.B. Abscheider, Pumpwerke, Rückhaltebecken und Anlagen der Niederschlagswasserbewirtschaftung wie z.B. Versickerungsmulden, Rigolen, Zisternen) mit Angabe von Funktion, sofern nicht aus der Bezeichnung ersichtlich, maßgebenden Abmessungen und Höhenwerten, hydraulischen Kenngrößen
*
Anschlusspunkte (z.B. von Entwässerungsrinnen, Straßenabläufen und Regenfallrohren)
*
Haltungen mit Angabe von: Länge, Fließrichtungspfeil, Profiltyp, Profilbreite/ -höhe, Material, Gefälle
*
Druckleitungen: wie Haltungen, Nenndruck zusätzlich
*
Leitungen mit Angabe von: Nennweite und Länge (soweit feststellbar, ansonsten nur Kennzeichnung von Stutzen/ Abzweigen gem. Inspektion), Fließrichtungspfeil nur bei Verzweigungen
*
Verrohrte Gewässerabschnitte, Gerinne und Rinnen: Länge, Fließrichtungspfeil
*
Außer Betrieb genommene, stillgelegte abwassertechnische Anlagen
*
Verdämmte / verfüllte abwassertechnische Anlagen
*
Bezeichnungen für Schächte, Bauwerke, Anschlusspunkte, Haltungen, Leitungen (sofern die Lage des Anschlusspunktes unbekannt ist), Gerinne und Rinnen gem. Anh. A-1.1
*
Einleitungsstellen in Gewässer mit Angabe der maximal zulässigen Einleitungswassermenge
Darstellung:
Kanalart:
RW
SW
MW
stillgelegt, außer Betrieb
verdämmt / verfüllt
sonstige

Farben gem. :
blau
braun
magenta
grau
schwarz


Anmerkungen:

Fehlanschlüsse sind besonders zu kennzeichnen!
Für die Kennzeichnung des Profiltyps in der Haltungsbeschriftung sind folgende textliche Abkürzungen zu verwenden:
*
DN (Kreisprofil)
*
DND (Kreisprofil doppelwandig)
*
Ei (Eiprofil)
*
M (Maulprofil)
*
RG (Rechteckprofil geschlossen)
*
RO (Rechteckprofil offen)
*
T (Trapezprofil)
*
DT (Doppeltrapezprofil)
*
U (U-Profil: Sohle halbkreisförmig, Scheitel flach, Seitenwände parallel verlaufend)
*
BG (Bogenprofil: Scheitel halbkreisförmig, Sohle flach, Seitenwände parallel verlaufend)
*
O (Ovalprofil: Sohle und Scheitel mit gleichem Durchmesser, Seitenwände parallel verlaufend)
*
aP (andere Profilart)
Die Bezeichnung von Anschlusspunkten kann aus Gründen der Übersichtlichkeit in Absprache mit dem AG auf die Darstellung von Kürzel und lfd. Nr. (z.B. RR01) beschränkt werden (vgl. Anh. A-1.1).
Die Bezeichnung von Leitungen kann aus Gründen der Übersichtlichkeit in Absprache mit dem AG entfallen, wenn die Bezeichnung der Anschlusspunkte vorhanden ist .

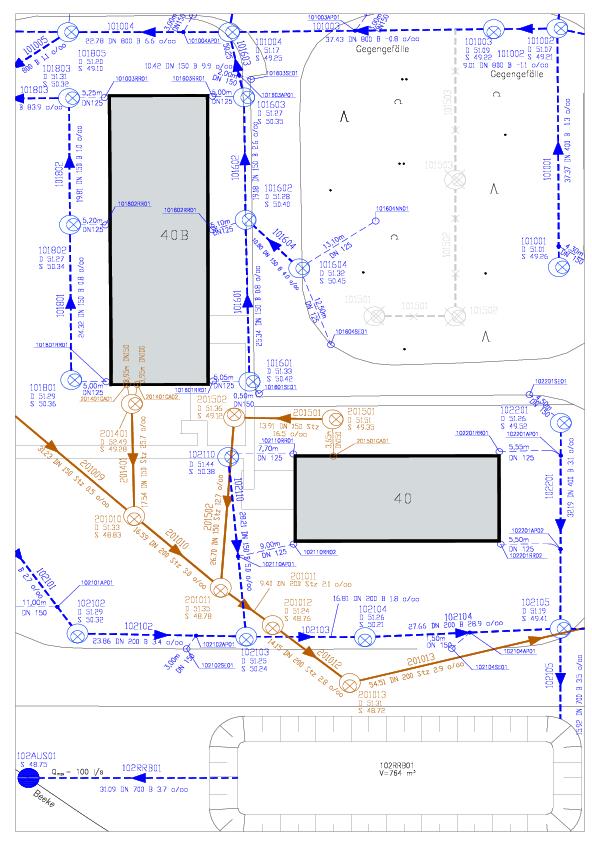

Abb. A-9 - 5 Beispielplan: Lageplan „Bestand Abwasser“

Tab. A-9 - 5 Notwendige Text- und Symbolobjekte für den Lageplan „Bestand Abwasser“
Objekttyp
Notwendige Symbolobjekte
Notwendige Textobjekte
Haltung
Fliessrichtungspfeil
Objektbezeichnung
Kante.Laenge
Kante.Profilart
Wenn Profilart = 0 (DN) oder Profilart=4 (DND) Anzeige von Kante.Profilhoehe. Ansonsten Anzeige von "Kante.Profilbreite / Kante.Profilhoehe."
Kante.Material
Kante.Sohlgefaelle
Wenn Feld SohlhoeheZulauf von Feld Sohlhoehe des Zulaufknotens (KnotenZulauf) abweicht:
Kante.SohlhoeheZulauf
Wenn Feld SohlhoeheAblauf von Feld Sohlhoehe des Ablaufknotens (KnotenAblauf) abweicht:
Kante.SohlhoeheAblauf
Haltung (Druckentwässerung)
Wie Haltung
Wie Haltung, zusätzlich:
Haltung.Nenndruck
Haltung (mit Gegengefälle)
Wie Haltung
Wie Haltung, zusätzlich:
Kante.Gegengefaelle
Schacht (rund)
-
Objektbezeichnung
Schacht.Deckelhoehe
Schacht.Sohlhoehe
Schacht (eckig)
Schacht.Eckig
Wie Schacht (rund)
Deckel (eckig)
Deckel.Eckig
-
Leitung1
Fliessrichtungspfeil
Objektbezeichnung
Kante.Laenge
Kante.Profilart
Kante.Profilhoehe
Leitung (mit Gegengefälle)
Wie Leitung
Wie Leitung, zusätzlich:
Kante.Gegengefaelle
Anschlusspunkt2
-
Objektbezeichnung
Anschlusspunkt (Verlauf unbekannt)
Anschlusspunkt.Verlaufunbekannt
Wie Anschlusspunkt
Bauwerk
-
Objektbezeichnung
Bauwerk (Sieb)
Sieb
Wie Bauwerk
Bauwerk (Wehr und Überlauf)
Wehr
Wie Bauwerk
Bauwerk (Schieber)
Schieber
Wie Bauwerk
Gerinne, Rinne
Fliessrichtungspfeil
Objektbezeichnung
Kante.Laenge
Die Bezeichnung von Leitungen (Objektbezeichnung) kann aus Gründen der Übersichtlichkeit in Absprache mit dem AG entfallen, wenn die Bezeichnung der Anschlusspunkte vorhanden ist. In diesem Fall ist die Bildung eines Textobjekts zur Objektbezeichnung nicht notwendig.
Die Bezeichnung von Anschlusspunkten (Objektbezeichnung) kann aus Gründen der Übersichtlichkeit in Absprache mit dem AG auf die Darstellung von Kürzel und lfd. Nr. (z.B. RR01) beschränkt werden.
